Der neue SJ-220:

Präzision im Taschenformat
für Oberflächen-rauheitsmessung

NEU: Oberflächenrauheitsmessgerät SJ-220 – Schauen Sie sich unsere Videos an!

Unser brandneues, tragbares Oberflächenrauheitsmessgerät

Zum Video

Bidirektionale Kommunikation für Bedienkomfort

Zum Video

Auswählbare Vorschubeinheiten

Zum Video

Kombination des SJ-220 mit einem Höhenmessgerät

Zum Video

Tragbar, benutzerfreundlich, praktisch und vielseitig

Zum Webshop

Bedienkomfort

Dieses tragbare Oberflächenrauheitsmessgerät ist wie ein Handmessmittel zur fertigungsnahen Messung ausgelegt.

> Die tragbaren Oberflächenrauheitsmessgeräte der Serie SJ-200, die durch Präzisionsmessungen zu industrieller Entwicklung und technischem Fortschritt beigetragen haben, wurden noch weiter optimiert. Sie zeichnen sich nach wie vor durch ihre hervorragende Mobilität und die Möglichkeit der einfachen, fertigungsnahen Verwendung aus. Für eine intuitive Bedienung sind sie jetzt mit einem Touchscreen ausgestattet.

> Der eingebaute Akku ermöglicht Messungen in Umgebungen ohne Stromversorgung; ist er vollständig geladen, können die Geräte ca. 1.000 Mal verwendet werden.

> Mit dem optionalen U-WAVE-TIB-System zur drahtlosen Datenübertragung (Bluetooth^®) ist außerdem kabel- und papierloses Arbeiten möglich. Die neuen benutzerfreundlichen Geräte bieten Kompatibilität und Vielseitigkeit, um den unterschiedlichen Anforderungen von Produktionsstätten gerecht zu werden.

Benutzerfreundlichkeit

Die handliche Mobilität sowie die One-Touch-Messfunktion sorgen für komfortable Bedienung.

> Messungen können direkt vor Ort durchgeführt werden, dadurch entfällt der Transport großer und schwerer Werkstücke.

> Das leichte und kompakte Gerät lässt sich bequem tragen und ermöglicht eine einfache Messung durch Drücken der entsprechenden Schaltfläche.

> Das große, leicht ablesbare Display unterstützt die Touch-Bedienung und ermöglicht so eine intuitive und reibungslose Messung. Außerdem bietet das Messgerät Funktionen wie die Touchscreen-Sperre und das Festlegen von Shortcuts über die Hauptmenü-Taste.

>Durch seine Vielseitigkeit ist das Messgerät für viele Messsituationen geeignet.

Das Messgerät ist mit einem Touchscreen und einer neuen Benutzeroberfläche ausgestattet. Mit einem Fingertipp können der Bildschirm gewechselt und die Einstellungen angepasst werden.

Neben der Touchscreen-Bedienung unterstützt das Gerät auch Streich- und Wischvorgänge, sodass jedermann problemlos Messungen durchführen kann. Sie können die Touchscreen-Bedienung auch deaktivieren, indem Sie die PAGE-Taste gedrückt halten.

Selbst mit Handschuhen, die für die Nutzung des Touch-screens ungeeignet sind, ist die Bedienung mithilfe der physischen Tasten möglich.

Die hinzugefügte Hauptmenü-Taste ermöglicht es, mit einem Knopfdruck zum Startbildschirm zu gelangen, den Tagesplan anzuzeigen und Kalibriermessungen sowie Messbedingungen abzurufen.

Die Bildschirmgröße wurde auf 2,8" erhöht, woraus eine gute Ablesbarkeit resultiert; gleichzeitig wurde die kompakte Bauweise beibehalten, sodass sich das Gerät mit einer Hand halten lässt.

Dank seiner Hintergrundbeleuchtung ist die Anzeige auch an schwach beleuchteten Orten klar und einfach zu erkennen. Außerdem kann die Ausrichtung der Bildschirmanzeige geändert werden.

> Messungen an jedem Ort dank Akkubetrieb

> Kompatibilität mit der neuen Norm DIN EN ISO 21920

> Unterstützung von 25 Sprachen

Kompatibilität

Hochgeschwindigkeits-Übertragung von Messdaten und deutlich optimierte Kommunikationsfunktionen

> Das U-WAVE-TIB-System zur drahtlosen Datenübertragung, das Bluetooth^®-Kommu-nikation ermöglicht, ist als Sonderzubehör erhältlich.

> Die bidirektionale Kommunikation ist nun möglich, ohne dass eine Signalleitung ange-schlossen werden muss.

> Durch die Verbindung mit einem Smartphone oder PC können Sie die Effizienz Ihrer Messungen noch weiter steigern.

> Natürlich sind auch weiterhin USB- und RS-232C-Kommunikation möglich.

> Sie können eine Kommunikationsumgebung aufbauen, die an die jeweiligen Gege-benheiten vor Ort angepasst ist.

Vielseitigkeit

Erweiterung der Funktionalität in Verbindung mit Geräten wie einem Smartphone usw.

> Zur Erweiterung der Remote-Bedienung und des Nutzungsumfangs der Mess-ergebnisse stellen wir mit „SJ-App“ und „SJ Communication Tool“ dedizierte Apps zur Verfügung.

> Die Installation des U-WAVE-TIB-Systems zur drahtlosen Datenübertragung ermög-licht u. a. die Verbindung mit einem Android-Smartphone und damit eine erweiterte Funk-tionalität sowie effiziente Messungen.

> Die dedizierten Apps können kostenlos von der Mitutoyo-Website heruntergeladen werden.

Zur kostenlosen Software

Gesteigerte Messeffizienz

Möglichkeit der Anzeige von Messergebnis-sen, des Festlegens von Messbedingungen und der bidirektionalen Kommunikation

U-WAVE-TIB-System zur drahtlosen Datenübertragung

Durch den Anschluss dieses optionalen Systems zur drahtlosen Datenübertragung wird eine Bluetooth^®-Verbindung mit dem Gerät (PC oder Smartphone) hergestellt, auf dem die entsprechende App* installiert ist.

Zusätzlich zum Empfangen von Messergebnissen können auf dem Endgerät (Terminalseite) auch Messbedingungen eingestellt und Messstartbefehle gesendet werden, was kabelloses Messen ermöglicht.

*„SJ-App“ (für Smartphones [Android 12 oder höher]), „SJ Com-munication Tool“ (für PC [Windows 10/11]): Nähere Informationen hierzu finden Sie auf den Seiten 8–9 der Broschüre zum SJ-220.

USB-Kommunikation

Senden und Empfangen von Messdaten

Eine bidirektionale Kommunikation ist möglich, indem Sie den SJ-220 über eine USB-Signalleitung an einen PC an-schließen und auf diesem die entsprechende App „SJ Communication Tool“ installieren.

Durch die Einstellung der Messbedingungen am PC können Messungen effizienter gestaltet werden.

*Der USB-Anschluss dient gleichzeitig als Ladeanschluss.

Kompatibilität mit Digimatic-Schnittstellen

Nutzung von Digimatic-Schnittstellen

Die SPC-Ausgabe der Messergebnisse ist durch den Anschluss an einen Digimatic-Mini-Prozessor (Sonder-zubehör) über das Digimatic-Verbindungskabel möglich.

Das Messgerät verfügt außerdem über eine Funktion zur automatischen Digimatic-Ausgabe.*

*Die Geräte der SJ-Serie können nur Ergebnisse für einen Rauheitsparameter ausgeben.

Dedizierte „SJ-App“

„SJ-App“ – dedizierte App für höhere Messeffizienz

Die dedizierte App, welche die Kommunikation mit dem SJ-220 ermöglicht, ist mit verschiedenen Funktionen zur Steigerung der Arbeitseffizienz ausgestattet.

Darüber hinaus ermöglicht sie die Datenverwaltung, das Erstellen von Prüfberichten und den Export in CSV- und PDF-Dateien direkt am Endgerät.

Software „SJ Communication Tool“

Zusätzlicher Bedienkomfort durch Ver-bindung mit einem PC, auf dem die hoch-funktionelle, kostenlose Software installiert ist

Wir stellen Ihnen kostenlose Software zur Verfügung, mit der Sie verschiedene Daten (Messbedingungen, Parametereinstellungen, Berechnungsergebnisse und Messdaten) vom SJ-220 importieren können, um Prüfberichte auf Ihrem PC zu erstellen und zu bearbeiten.

Mithilfe dieser Software können Sie Ihren Zeitaufwand für die Berichterstellung erheblich reduzieren.

Nutzung von QR-Codes

Auf dem Prüfbericht kann ein QR-Code angezeigt und z. B. für folgende Datenverwaltungsprozesse verwendet wer-den:

Verknüpfung mit Messdaten
Abrufen gespeicherter Messdaten

FORMTRACEPAK-AP

FORMTRACEPAK-AP zur Unterstützung

erweiterter Analysen

Durch Laden der SJ-220-Messdaten in das Analyse-programm FORMTRACEPAK-AP für Oberflächen-rauheits-/Konturmessgeräte können erweiterte Analysen durchgeführt werden.

MeasurLink®* zur Visualisierung von Qualität

Visualisierung von Qualität durch die
Nutzung von MeasurLink^®*

Durch den Einsatz von MeasurLink^® können Daten von an das Netzwerk angeschlossenen Messgeräten in Echtzeit erfasst und zentral verwaltet werden. Die Visualisierung der Qualität erfolgt dank einer statistischen Verarbeitung.

*MeasurLink^® ist eine eingetragene Marke der Mitutoyo Corporation in Japan und der Mitutoyo America Corporation in den USA.

Auswählbare Vorschubeinheiten

Es können Tastsysteme und Vorschubeinheiten herkömmlicher Messgeräte verwendet werden. Tastsysteme lassen sich einfach austauschen.

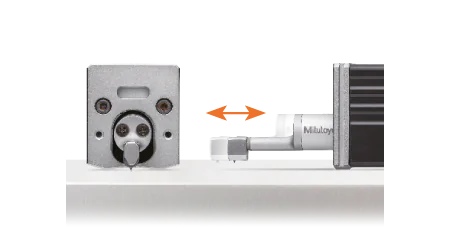

Standard-Vorschubeinheit

Messlänge: 16 mm

kann an die Tastsysteme und Anzeigeeinheiten (Berechnung) für SJ-220, SJ-210 und SJ-310 angeschlos-sen werden
Die Standard-Vorschubeinheit ist unser Verkaufsschla-ger unter den Antriebseinheiten.

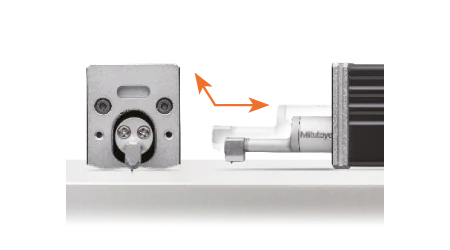

R-Antriebseinheit (Vorschubeinheit mit Rückzugsfunktion)

Messlänge: 16 mm

Rückzugslänge: 1 mm

Lässt man den Taster aus einer erhöhten Position star-ten, ist es möglich, das Messgerät zu platzieren, ohne dass das Tastsystem mit dem Werkstück in Berührung kommt.
Dadurch wird eine Beschädigung des Tasters ver-mieden, wenn Vorrichtungen montiert werden oder eine Automatisierung des Messvorgangs mit auto-matischer Werkstückzuführung erforderlich ist.

S-Antriebseinheit (Vorschubeinheit mit Querabtastungsfunktion)

Messlänge: 5,6 mm

Durch das Verfahren des Tastsystems in horizontaler Richtung wird die axiale Rauheitsmessung an Werk-stücken wie z. B. Kurbelwellen ermöglicht.
geeignet zum Messen schmaler Flächen wie zum Beispiel bei durch Elektroerosion bzw. Funkenerosion (EDM) bearbeiteten, elektrisch leitenden Materialien

Broschüre zum SJ-220 herunterladen

Wenn Sie weitere Informationen zum Surftest SJ-220 wünschen, können Sie sich die entsprechende Broschüre herunterladen.

PR1610 – Surftest SJ-220 (PDF, 3,66 MB)
